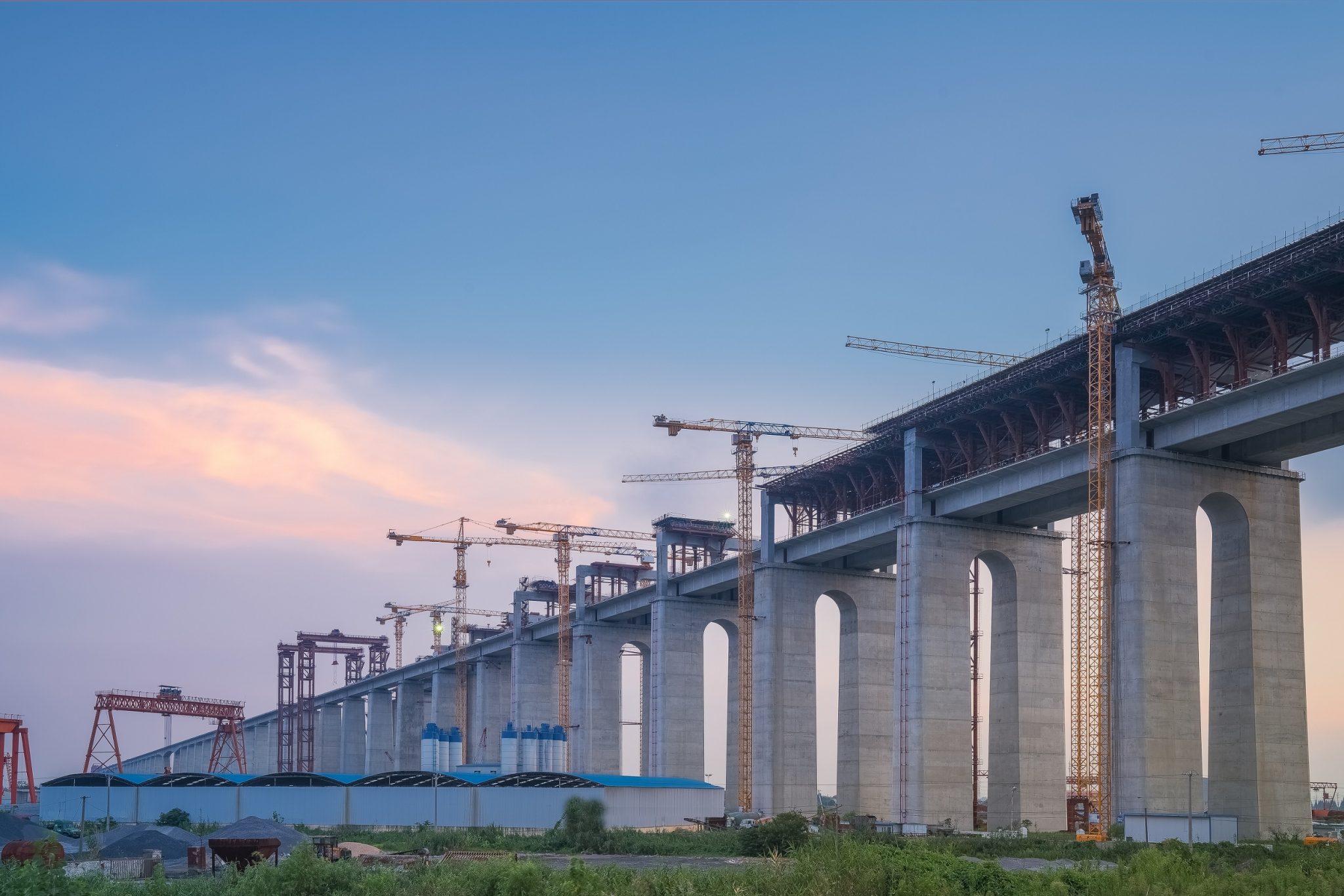

Siltarakenteissa voidaan valvoa mm. siltojen maa- ja välitukia. Näihin voidaan asentaa tilt meter kallistuskulma-anturit, jotka valvovat jatkuvasti tukien kallistuskulmien muutoksia. Mikäli tuissa alkaa tapahtumaan liikettä saadaan siitä välittömästi tieto, jolloin voidaan ryhtiä tarvittaviin toimenpiteisiin. Kallistuskulma-antureita voidaan käyttää myös kansirakenteiden seurantaan. Niiden avulla voidaan seurata kannen taipumaprofiilia sekä pituus- että poikkisuunnassa ja erityisesti niissä tapahtuvia muutoksia.
Mittalaite
Anturi on 2-akselinen kallistusanturi (tilt meter). Anturi asennetaan rakenteeseen siten, että se mittaa rakenteen kallistukulman muutoksia. Mittalaitteen keskusyksikkö siirtää mittaustiedot automaattisesti FinMeas Onlineen, josta mittaustulokset ovat reaaliaikaisesti tarkasteltavissa.
Tulopenkereiden sivusiirtymät
Sivusiirtymiä mitataan yleisesti siltojen tulopenkereissä. Käyttökohteita ovat jyrkät luiskat, pehmeikköalueet sekä muut kohteet, joissa on stabiliteettiriskejä.
Mittalaite
Mittalaite on automaatti-inklinometri eli taipuisa sauva, joka sisältää kaksiakselisia kallistusantureita. Anturit ovat sauvassa tyypillisesti metrin välein. Mittaussauva asennetaan maaperään pystysuoraan asentoon siten, että se liikkuu ja taipuu maaperän kerrosten liikkeiden mukaan. Siirtymäprofiili lasketaan sauvan antureiden antamista tiedoista. Mittalaitteen keskusyksikkö siirtää mittaustiedot automaattisesti FinMeas Onlineen, josta mittaustulokset ovat reaaliaikaisesti tarkasteltavissa.
Hyödyt
Sillan betonivaluun ja muihin rakenteisiin voidaan laittaa digitaalisia lämpötila-antureita, joiden avulla voidaan seurata sekä betonin lujuuden kehitystä että muita lämpötilaan sidoksissa olevia ilmiöitä.
Mittalaite
Mittalaite on asiakkaan toiveiden mukaan räätälöity sauva tai kaapeli, jonka sisällä on digitaalisia lämpötila-antureita. Mittaussauvan pituus voi vaihdella muutamista kymmenistä senteistä useisiin metreihin, anturit ovat sauvassa tyypillisesti viiden sentin välein. Mittauskaapelin pituus voi olla jopa satoja metrejä. Mittalaitteen keskusyksikkö siirtää mittaustiedot automaattisesti FinMeas Onlineen, josta mittaustulokset ovat reaaliaikaisesti tarkasteltavissa
Hyödyt
Siltojen laakereita ja liikuntasaumoja voidaan valvoa hyödyntäen sekä lineaarisia- sekä vaijeripotentiometrejä. Nämä mittaavat liikuntalaitteiden ja laakereiden liikkeitä sekä pysty- että poikkisuunnassa. Tämä auttaa sekä turvallisuuden valvonnassa sekä lämpötilan vaikutusten seurannassa. Seurannan avulla saadaan tietoa mm. siitä kuinka nopeasti ja kuinka paljon ympäristön olosuhteiden vaihdokset vaikuttavat sillan lämpölaajenemiseen. Saadaan käsitys esimerkiksi siitä, miten yön ja aurinkoisen päivän väliset lämpötilamuutokset vaikuttavat sillan käyttäytymiseen. Kuten myös vuoden kylmimpien ja kuumimpien kuukausien väliset erot. Nämä kuten muutkin mittaustulokset esitetään samalla aika-akselille lähimpien sääasemien havaintojen kanssa, jolloin korrelaatio lämpötilojen ja sillan käyttäytymisen välillä on helposti tulkittavissa.
Mittalaite
Anturi on lineaarinen potentiometri (crack meter), jonka päät kiinnitetään ankkureistaan halkeaman eri puolille. Mittalaite mittaa halkeamassa tapahtuvat muutokset ja toimittaa ne automaattisesti FinMeas Onlineen, josta mittaustulokset ovat reaaliaikaisesti tarkasteltavissa.
Hyödyt
Siltojen dynaamisessa monitoroinnissa luetaan sekä kallistuskulmamuutoksia että liikuntasaumojen ja laakereiden liikkeitä useita kertoja sekunnissa. Tämä mahdollistaa esimerkiksi liikenne-, jarrustuskuormien ja erikoiskuljetusten rakenteisiin aiheuttamien muutosten havainnoinnin.
Mittalaite
Dynaamista monitorointia voidaan soveltaa esimerkiksi tilt meterin ja lineaarisen potentiometrin (crack meter) kanssa.
Hyödyt
Pohjavedenkorkeuden seuraaminen on tärkeää, sillä sen lasku voi aiheuttaa esimerkiksi maan painumista ja puupaalujen lahoamista.
Mittalaite
Vedenpaineantureiden tyypillinen mittausalue on 0-5 baaria. Yhteen keskusyksikköön voi kytkeä useita paineantureita. Mittalaitteen keskusyksikkö siirtää mittaustiedot automaattisesti FinMeas Onlineen, josta mittaustulokset ovat reaaliaikaisesti tarkasteltavissa.
Hyödyt
Reaaliaikaisen kamerakuvan ansiosta voit samanaikaisesti muiden mittaustulosten kanssa tarkastella, miltä kohteessasi näyttää.
