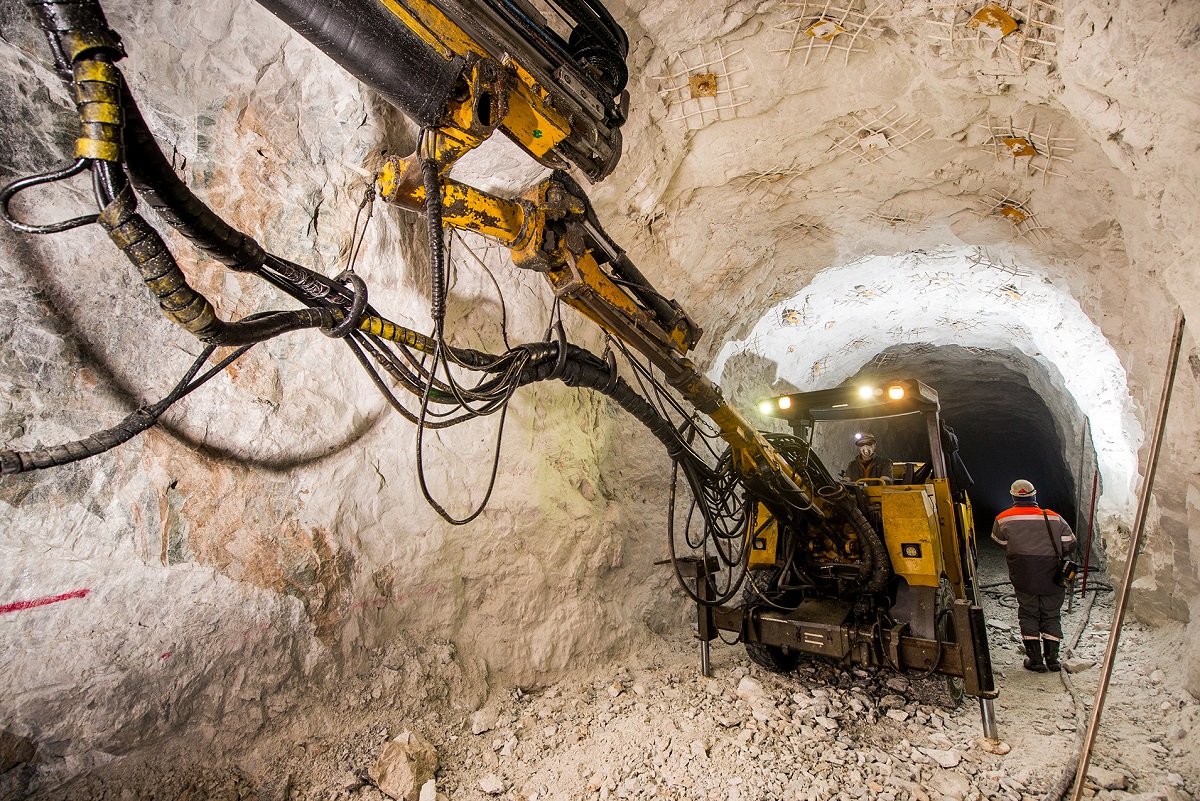

Kallion liikkeitä mitataan esimerkiksi tunneleiden, pysäköintihallien ja muiden maanalaisten tilojen louhintatöissä. Mittaamisen merkitystä korostaa se, että suurimmissa kaupungeissa parhaat kallioresurssit on jo enimmäkseen rakennettu: työtä tehdään siten entistä haastavammissa olosuhteissa. Mittauksilla urakoitsija pystyy myös tarvittaessa todistamaan, että louhinta ei ole aiheuttanut vahinkoa ympäröivälle rakennuskannalle.
Mittalaite
Mittalaitteet ovat kolmipiste- tai viisipiste-ekstensometrejä, joiden mittausalue on 25-100 mm. Ekstensometrit asennetaan kallioreikään ja eri syvyyksiin asennetut ankkurit liikkuvat referenssipäähän nähden kallion liikkeiden mukana. Samalla saadaan tieto ankkureiden ja referenssipään lämpötiloista. Lukupäät muuttavat ekstensometrin liikkeen sähköiseksi viestiksi, jonka FinMeasin automaattinen luku- ja tiedonsiirtolaite muuntaa digitaaliseksi. Mittalaitteen keskusyksikkö siirtää mittaustiedot automaattisesti FinMeas Onlineen, josta mittaustulokset ovat reaaliaikaisesti tarkasteltavissa.
Hyödyt
Automaattista mittausta käytetään erilaisten halkeamien seurantaan ja liikuntasaumojen monitorointiin betoni- ja kivirakenteissa. Halkeamien seurantaa tarvitaan erityisesti rakennus- ja kaivoshankkeissa, joissa voimakkaat räjäytys- ja louhintatyöt voivat synnyttää vaurioita rakenteisiin.
Mittalaite
Anturi on lineaarinen potentiometri (crack meter), jonka päät kiinnitetään ankkureistaan halkeaman eri puolille. Mittalaite mittaa halkeamassa tapahtuvat muutokset ja toimittaa ne automaattisesti FinMeas Onlineen, josta mittaustulokset ovat reaaliaikaisesti tarkasteltavissa.
Hyödyt
Reaaliaikaista kallistustietoa käytetään erilaisten jäykkien rakenteiden stabiliteetin valvontaan niin rakentamisen kuin käytönkin aikana.
Mittalaite
Anturi on 2-akselinen kallistusanturi (tilt meter). Anturi asennetaan rakenteeseen siten, että se mittaa rakenteen kallistukulman muutoksia. Mittalaitteen keskusyksikkö siirtää mittaustiedot automaattisesti FinMeas Onlineen, josta mittaustulokset ovat reaaliaikaisesti tarkasteltavissa.
Hyödyt
FinMeasin automaattista mittausta käytetään teräsrakenteiden venymien ja kuormitusvoimien seurantaan. Teräsrakenteiden rasituksen monitorointi on tärkeää rakenteiden kestävyyttä arvioitaessa. Tyypillisiä sovelluskohteita ovat esimerkiksi tunneleiden ja kaivantojen teräsrakenteet.
Mittalaite
FinMeas tarjoaa laajan valikoiman erirakenteisia venymäliuskamalleja, jotka soveltuvat monenlaisiin mittauskohteisiin. Mittalaitteen keskusyksikkö siirtää mittaustiedot automaattisesti FinMeas Onlineen, josta mittaustulokset ovat reaaliaikaisesti tarkasteltavissa.
Hyödyt
