Case Perniö

Case Perniö

Automaatti-inklinometrien varsinainen tulikoe oli Perniön sorrutuskoe, jossa oli yhdeksän FinMeas:n toimittamaa automaattista sivusiirtymämittalaitetta.

TTY ja RHK (nykyisin Liikenneviraston rautatieosasto) suorittivat Salon Perniössä lokakuussa 2009 täysimittaisen ratapenkereen sorrutuskokeen. Kokeen tarkoituksena oli kerätä kattavasti mittausdataa sortumasta ja siihen liittyvistä ilmiöistä.

Kokeessa rakennettiin savimaalle matala ratapenger vanhan, käytöstä poistetun pistoraiteen paikalle. Penkereen päälle sijoitettiin neljä 12 metriä pitkää palkistoa, joilla simuloitiin lyhyitä telivaunuja. Palkistojen päälle sijoitettiin modifioituja merikontteja, joita kuormattiin vähitellen hiekalla.

Mittalaitteet varoittivat siirtymistä

Koealue instrumentoitiin kattavasti. Alueella oli 40 huokospaineanturia, yhdeksän inklinometriputkea, kaksi takymetriä monitoroimassa 27 prismaa, 9 maanpaineanturia, kolme painumaletkua ja 76 liukupinnan sijainnin mittausputkea. Lisäksi konttien painoa mitattiin palkistoihin asennetuilla venymäliuskoilla ja kallistuskulmaa kontteihin asennetuilla kiihtyvyysantureilla.

Sorrutuskoe kesti noin vuorokauden, jonka aikana vaunuihin lastattiin huomattava ylipaino.

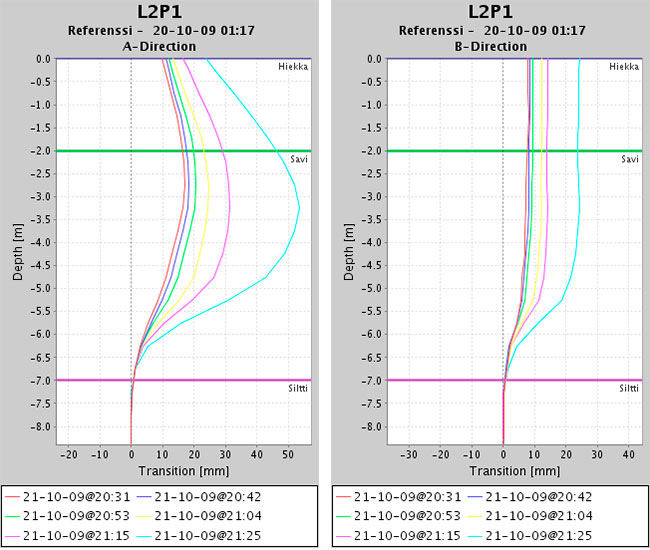

Kaikki mittalaitteet havaitsivat siirtymiä jo ennen varsinaista sortumaa. Normaalitilanteessa hälytysjärjestelmä varoittaa heti kun liikettä alkaa tapahtua, jolloin saadaan riittävästi aikaa turvallisuuden varmistamiseen.

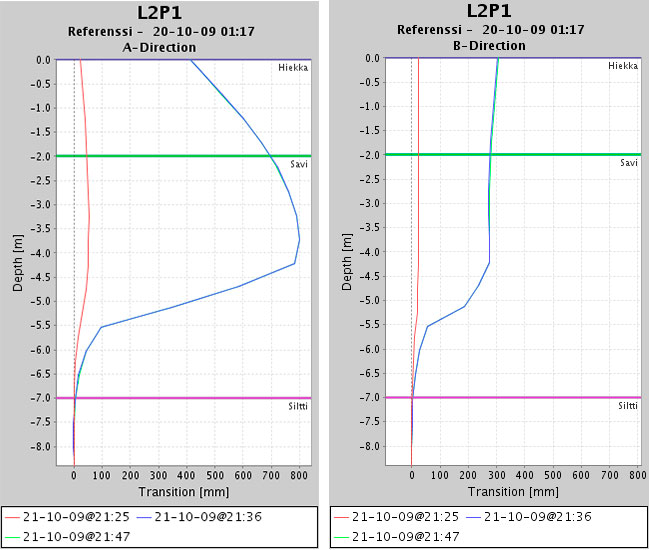

Sortuman tapahduttua sivuttaissiirtymät olivat noin metrin. Kaikki mittalaitteet olivat virheettömässä kunnossa myös tämän jälkeen.

Katso TTY:n kuvaama video kokeesta.

Lähde: Liikennevirasto
